יום שבת, 3 במרץ 2018

אמיגה!


שלום לכולם!

כן אז הפרויקט שהיה אמור להיות ראשון הופך לאחרון כנראה...מי שמכיר אותי יודע מה המשמעות בשבילי שאני רק שומע את המילה אמיגה!
המחשב האין סופי הזה, במובן מסוים שינה לי את החיים! את האמיגה רכשתי בזמנו רק בשביל המשחקים שנראו הכי קרוב למכונת ארקייד! בתקופה ובשנים שהיה קומדור ,וספקטרום. האמיגה היה ובצדק חללית! אחרי זמן מה הבנתי מאוד שמשחקים זה רק קצה הקרחון של היוכלות המופלאות של המחשב הזה, אין תחום שלא נגע בו, נאס"א,רפואה,בתי ספר (גם בארץ)בתי חולים, מוזקאים,גרפקאים, אנימטורים ועורכי סרטים כמובן. וכל זה ועוד...שאגב הפיסי היה עדיין בעידן של 4 צבעים!!! לאמיגה היו יכולת גרפית של 4096 צבעים על המסך. עם ציפים יעודדים שכל אחד תפקיד משלו.
יש סרטון מגניב שרפאל בן ארי ביקר אצלי בבית להתרשם קצת מהאמיגה.




האמיגה היה מחשב מבוסס מעבד מוטרלה זהה לחלק ממכונות הארקייד שככיבו באולמות, למעשה יש לא מעט מכונת ארקייד, שיש בתוכם לוח של אמיגה 500 מחובר JAMMA. כמו הקלאסיקה של Mad Dog Mcree
.לאמיגה היו משחקים מכל צבעי הקשת, כל הסגנונות שרק אפשריים.
כבר לפני שנים חשבתי לעצמי למה לא לבנות ארקייד עם חומרת אמיגה מקורי!
נכון יש אמולטור והוא לא רע, אבל יש מגבלות ואי נוחות בהרצת המשחקים.
ברשותי מספר דגמים של אמיגה 500 ו1200. החלטתי לשלב במכונה שאני בונה את דגם ה1200 למרות שהמשחקים שאני רוצה לשלב הם די ישנים , אבל בכל זאת האמיגה יש אפשרות להארדיסק, הגדלת זיכרון ועוד המון אופציות שפחות נוחות בדגם הA500. מה גם שלאמיגה 1200 יש משחקים יחודיים שיעבדו רק על ה1200 ולא על ה500, בעוד שה 1200 יכול להריץ גם משחקים של ה A500.
למרות חיפושים נרחבים בגוגל לא מצאתי נכון לעכשיו מישהו שבנה מכונת ארקייד ושילב בתוכה מחשב אמיגה!
בכל אופן אותי זה איתגר עוד יותר.
טוב אז מתחילים בעבודה, ויש המון עבודה, בפרויקט הזה אני יצטרך להמציא דברים מחדש, כמו כפתור ריסט, ג'ויסטיק עם 2 כפתורים. ועוד לא מעט דברים.

אז שלב ראשון זה איזה סוג וגודל של מכונת ארקייד אני רוצה לבנות? גדול או קטן? מפאת חוסר מקום בבית, החלטתי ללכת על משהו בסגנון ברטופ ארקייד.


דגם ראשון ב Wireframe


הדגם השני משהו בסגנון פתוח שרואים את האמיגה.


והדגם השלשי והאחרון סגור כיאה למכונת ארקייד, השאלה על איזה סגנון אני הולך? אז כן כנראה על הדגם הזה.
הוי האדום בצדדים זה לוגו האמיגה...



טוב אז כאמור אני הולך על דגם הA1200  מכל הסיבות שציינתי לעיל...רק נשאר לבחור.


דבר ראשון צריך לחשוב איך מרצים את המשחקים, יש שני דרכים אחד דרך הHDD והשני דרך כונן GOTEK USB.
רכשתי את הכונן המגניב הזה מהאתר http://amigastore.eu/en/323-usb-floppy-emulator-gotek.html
מה שהכונן הזה עושה מאפשר לעלות משחקים דרך דיסק און קי! במקום הפלופי הרגיל. אופן ההתקנה די פשוט.

וזה הכונן קסם!


פתחתי את האמיגה 6 ברגים...מתחת למקלדת מצד ימיו כונן ה880K של האמיגה.


מוציא בעדינות כבל נתונים של המקלדת.


שלפתי את כונן הדיסקטים...אדיוס אמיגה פלופי!


וכך האמיגה נראה בלי מקלדת, ובלי הכונן. מה שנשאר זה לחבר מתח וכבל נתונים לכונן הגוטק.


וכך זה נראה מחובר ,פשוט מאוד. חשוב לציין שכונן הגוטק לא מתלבש או נכנס פיזית במקום הפלופי המקורי, אין לי מושג למה בנו את הקופסא כך וחבל....אבל היי בשביל זה אני בונה לו מכונה!


הכונן הזה מגיע עם USB נשלף, ואפשר להכין אחד משלך (כמו שאני הכנתי) ,יש צורך לפרמט  FAT32 ,ולהכניס לדיסק און קי ברוטינה את 3 הקבצים המצורפים, לפי ההוראות האלה.


מפעיל את האמיגה ואחרי 3 שניות בערך מופי התפריט הזה עם בחירת משחקים, אפשר לבנות תתי תקיות ולקטלג, דמואים ,מוזיקה,תוכנות ועוד.


עולם אחר! אין צורך בהחלפת דיסקטים מעצבנת. (למרות שאני מתגעגע לחריקות רעשים של הפלופי!
כמה דוגמאות של משחקים.





עכשיו שאני חושב על זה, ההתי רוצה לשלב גם כמה משחקי קווסט כמו אי הקופים ששחקתי עליו ימים שלמים. ועוד הרבה אחרים טובים. אפשר כמובן להריץ את כולם דרך כונן הגוטק, אבל קצת לא נוח ללחוץ על הכפתור בהחלפת דיסקטים, וגם בא לי להתקין כמה תוכנות גרפיות שהיו ציון דרך באמיגה כמו דלוקס פיינט!  אז חשבתי לעצמי למה לא להוסיף הארדיסק לאמיגה, ולא סתם הארדיסק אלה כרטיס קומקאט פלאש! נגיד 8 גיגה...תחליף מציון להארדיסק IDE. אז מתחילים.
זה הכרטיס 8גיגה. כל מערכת ההפעלה של האמיגה היא 5 מגה בייט!!! אז אני עוד לאר'ג...


רכשתי מתאם מיוחד מעלי אקספרס IDE ל COMPACT FLASH. החיבור הוא פשוט מה שנשאר זה לחבר עם כבל IDE ישירות לאמיגה.



עכשיו יש כמה דרכים לעשות פורמט והתקנת מערכת ההפעלה של האמיגה, WB3.0... השלב הראשון צריך שהאמיגה יזהה את COMPACT FLASH הדרך המהירה ביותר והקלה היא דווקא דרך הפיסי עם אמולטור של אמיגה שנקרא
WIN UAE
פשוט לחבר קורא דיסקים של פלאש ולחבר לפיסי,יש כמובן לא מעט הגדרות וכיוונים שצריך להגדיר בתוכנה.



הכרטיס מזהה עכשיו בתור הארדיסק, עכשיו חלקתי ל5 מחיצות! אחד למערכת הפעלה, 2 למשחקים, 3 דמויים וכו'.




זהו מערכת הפעלה הותקנה, עכשיו אפשר לשפוך כמות ענקית של תוכנות ,שירים ,דמויים, לגבי משחקים יש כמה דרכים . אחת מהם היא דרך תוכנה שנקראת WHDLOAD. התוכנה המגניבה הזאת מגיעה עם מאות משחקים שאפשר לשחק איתם ישירות מהארדיסק! הנה קישור http://whdload.de/



וכך זה נראה הכרטיס מורכב מתחת למקלדת.


ועכשיו חזרה לחומרה...אני צריך להכין כפתור RESET ,בד"כ צירוף המקשים CTRL+Aּ+A.
נכון שתהיה לי גישה למקלדת, אבל אני רוצה כפתור על הפנאל של RESET.
בדיקה בגוגל מגלה לי שבלוח האם של אמיגה מצד שמאל TP1 ו TP2. פין 9 ופין 10 זה המיקום!



הכינותי מראש...כבל RESET ,מכל פיסי  ישן אפשר להשיג כזה.




והנה זה מולחם בלוח!



וכפתור הRESET שלו שבסופו של דבר יהפוך לכפתור ארקייד עם מיקרוסווי'צ.





סרטון קצרצר.




ועכשיו חזרה לכונן גוטק, אני רוצה להוציא מ 2 הכפתורים של הכונן  (בתמונה מסומן בעיגול), למעלה למטה, להוציא לכפתורי ארקייד, אותו רעיון כמו הכפתור RESET , רק פה אני צריך 2 כפתורים.


2 הכפתורים הקטנים באמצע ,אדום לבן (כיאה לאמיגה) שישמשו אותי לחיבור הזה.






פתחתי את המכסה של הכונן 2 ברגים, (הלך האחריות)


בגב הכרטיס לפי המדריך הזה זרמתי ביוטיוב...


יופי הולחם! אגב מומלץ להלחים את החיווט הזה עם "שרוולים". זה מחזיק טוב יותר.



וזה הולך ל...כפתור.


והנה 2 הכפתורים ביחד...ושאר הירקות.


ועוד סרטון קצרצר עם הסבר על הכונן גוטק והכפתורים




ועכשיו אני רוצה להוסיף מאורר אחד או שניים, בשביל זה אני צריך ספק כוח, של פיסי!
זהו ספק הכוח של הקומדור אמיגה 500 ו 1200. כאמור לספק כוח הזה אין מספיק הספק , להוציא את הוולט הנדרש.
לא ממליץ לעשות את זה אם אין לך רקע בחשמל או אלקטרוניקה!


הבעיה שמתאם הכניסה לאמיגה הוא ייחודי, אז קודם כל למדוד עם רב מודד מתחים.
תמונה של המתאם.


שלב ראשון חותכים את כל הכבל עם המתאם של ספק האמיגה...ומשארים את החוטים הנדרשים לגישור עם ספק הכוח של פיסי.



בתמונה אייל חברי הטוב, עוזר לי בקטע הזה של החשמל. מאייל אגב למדתי את כל עבודות החיווט של הארקייד, מדברים פשוטים עד ממש מורכבים, אייל הוא בין החלוצים בתחום האמיגה בארץ! הוא כל כך ותיק שהאמיגה הראשון שלו היה A500 דגם NTSC.


הוספנו מגשר לחוטי ארקה ושאר ירקות.




   וגם קופסת פלסטיק אקראית שתחזיק את המגשר והחיווט החשוב.


           כאמור כל הכבלים והמתאמים אין לי צורך בהם, אני רק צריך מתאמים ל-12 וולט למאוררים.


זהו סיימנו! עכשיו נשאר רק להדליק.


ו...נדלק! מגניב, אושר מציף אותי....


סרטון קצר עם הספק כוח שעבר מוד.




מכיוון שאני הולך לבנות ארקייד עם פאנל ממש כמו בארקייד, החלטתי להוסיף טראקבול לפנאל! הטראקבול ישמש אותי במקום עכבר! אומנם לא בטוח שזה יעבוד...הזמנתי טראבול מעלי אקספרס פשוט יחסית.



כרגיל אין הוראות מהיצרן או משהו, אני מנחש ש L ו R זה ימינה שמאלה לחיבורי העכבר, שזה טוב לי. כאמור הטראבול הזה מגיע עם יציאת PS2 ויציאת USB , אני מחבר את זה ישירות לDB9 דרך מתאם הUSB  שלי   RYS MKII




נדלק!


ועובד חלק!!! הDPI שלו פשוט מטורף!




והנה סרטון על הטראקבול שמוחבר לאמיגה. בהמשך נחבר 2 כפתורים LR לטראקבול.








טוב הגיע הזמן לללכת לנגר, אני לוקח איתי את המוניטור 1084S , מומלץ בשביל ההתאמות גם את האמיגה 1200.


והתוכניות עצמם כמובן. פה זה המקום לציין שבכל הפרויקטים שלי אני לא תמיד נאמן למקור, זאת אומרת לשרטוטים ותוכניות שהכנתי מראש, וזה מפני שתמיד ישנם שיניויים ותוספות מיוחדות.


הפעם כל הפרוייקט אני עושה לבד! שהנגר מאחוריי לגיביו...



אז שלב הראשון ,הנחתי את המוניטור על התבנית עץ עם הפלסטיקה של ה 1200. מסתבר שדגם ה1200
ממש רחב ביחס למסך 14' אינץ, מה שאומר שצריך לעשות את הבסיס רחב יותר.



אז אחרי כמה שעות עבודה ומדידות חתכתי בסיס רחב יותר,  עם מסילות להכנה למגירה ששם ישב לוח ה1200.




החור המלבני , זה כאמור הכנה לפנאל עם הסטיקים והכפתורים.




והנה המגירה...הספק כוח של האמיגה הזה סתם להמחשה, אני הולך לשלב כאמור ספק כוח עוצמתי יותר של פיסי.




שלב הבא קופסת עץ למסך. חתכתי דפנות עם שיפוע ב10 מעלות, בשביל העיצוב.






אחרי שהברגתי והדבקתי, גם קופסת הפנאל מוכנה כבר!




עכשיו בחירת צבע לציפוי פורמייקה,....סתם אני בוחר בסוף אני יקח שחור מבריק!





את הציפוי פורמייקה אני משאיר לנגר שלי, אולי קורס הבא נלמד את זה.



רציתי להוסיף איזה נדבך מסיום למכונה, מבחינה עיצובית, מה יותר מסמל את האמיגה? הוי כמובן. אז שלב ראשון
בכל צד הוספתי בדפנות.




בנתיים צריך להכין באזל למסך. הוספתי גם הגבהה עם שיפוע למוניטור.



והבאזל מהר יחסית...מותאם למסך 14' אינץ , בשלב מאוחר יותר אשדרג למסך גדול יותר, יש מקום במכונה.
ולשנות באזל זה לא כזה סיפור...




וחזרה ל V העיצובי....יצא מושלם!



ומבט מבפנים עם המגירה.



קדחתי חור מכל צד להעברת חיווט .



הגיע הזמן להקדיש תשומת לב לפאנל. כאמור זה הולך להיות פאנל יחודי, עם כל כפתור יעודי ,ולמטרה מסיומת.
התכנון לשלב, כפתורי גוטק, כפתורי ארקייד למשחקים, לשלב כפתור הפעלה, כפתור ריסט, טראקבול לעכבר ועוד 2 כפתורים L R לשליטה.

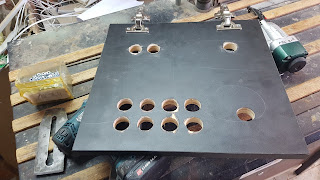

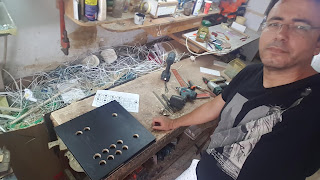

טוב קודם כל הכנתי חור לסטיק עצמו, ועוד 3 לכפתורים, האמיגה עובד עם כפתור אחד בד"כ, חוץ מגרסת הCD32 , בהמשך אני יעשה האקניג לגו'יסטיק ויוסיף 3 כפתורים, כפתור קפיצה, כפתור ירי, ועוד כפתור לפעולות מסיומות.




שלב הבא חור לטראקבול, עכשיו בגלל שזה טראקבול קטן יותר מהסטנדרטי. זה קצת טריקי בקידוח. הגודל הוא 2 אינץ, עומק 8 ס"מ.




והנה החלק הטירקי, הוספתי 2 קנטים זמניים מכל צד, בכדי לא לזוז הצידה, ולהוריד שכבה רק בריבוע המסומן...לפעם ראשונה יצא לי מושלם! (ככה הנגר אמר לי בכל אופן...)



ו...הוספתי עוד כפתורים לכונן גוטק, ו.. כפתורים לטראבול שישמש אותי בתור עכבר לאמיגה!




החלטתי להוסיף גם את תצוגת הגוטק של הכונן,ככה יותר נוח.




רגע לפני שאני לוקח את המכונה הבית , אני בודק גדלים אידאלים למוניטור בעתיד, בכל אופן בשביל מסך כזה אצטרך להזמין מקודד וידאו מיוחד לאמיגה....flixer flixer


בדרכי החוצה מהנגר, נתקלתי בתנור הישן הזה, יושב לו מוזנח בצד, אבל משהו בזכוכית מראה שלו קסם אותי....למה לא לשלב מעל הבאזל של המכונה זכוכית מראה כזאת יפה?



מצאתי באזור התעשייה באשדוד , חברה שמייצרת ארונות לחדר שינה עם מראות כאלה! הבחור החמוד נתן לי כמה חתיכות סתם לראות איך זה ישתלב לי במכונת האמיגה....התוצאה? פאקניג מדהימה!



זה נראה יפה ושלם על סך  חלקיו.... בכל אופן הזמנתי זכוכית כזאת מחוסמת


ואני בנתיים השתלטתי על הנגרייה...


הבאתי את המכונה הבית...ועכשיו שלב ההתאמות והחייוטים למכונה עצמה .


חזרה לפנאל, אני צריך לעשות האקניג לגו'סטיק לפי השרטוט הזה , בעבר עשיתי וזה עובד פיקס.
הנה סרטון הדגמה שלי.





           זה השרטוט שנעזרתי בו.



שלב ראשון להשיג כבל DB9 סיראלי, זכר/נקבה. לחתוך את הקצה של הזכר.



והוספתי קרמפסים (נועלי כבל) לכל אחד. ותייגתי בשמות...







ומחובר עם אדמה...

ניסיון במשחק טוריקן 2...ימינה שמאלה למעלה למטה, אש,קפיצה, קיצר הכל עובד.



עכשיו חזרה לטראקבול, כאמור הטראקבול ישמש אותי במקום עכבר לאמיגה! הוספתי 2 כפתורים בנוניים ימינה ושמאלה.
הבעיה לחבר אותם לטראקבול עצמו עם הGND .



הפתרון הוא הלחמה לGND בטראקבול עצמו, ומשם לצאת עם LR שכבר מוכנים.



יופי עכשיו הטארקבול עובד ומתפקד מושלם כמו עכבר לכל דבר! כל הרעיון בפאנאל שאני בונה שהכל היה נגיש חיצוני....למרות שבניתי מגירה למקלדת, אני רוצה הכל נגיש בלי להתעסק בכפתורים כאלה או אחרים. לכן השלב הבא הוא לשלב בפאנאל את תצוגת הLCD של הכונן. בנתתים הגיע עוד משלוח של כפתורים קטנים ומיוחדים , לכונן גוטק ושאר ירקות.



גילפתי בעדינות חור מלבני לתצוגת הLCD של הכונן. וגם חור הכנה לתאורה דיאגנוזית של האמיגה.




בעיה הכונן גוטק מגיע עם חוט תאורת LCD קצר מאוד...




הפתרון לפעמים נמצא לידך...חוטים שנקראים SW אפשר למצוא כאלה במארזים ישנים של מחשב פיסי. הבעיה שאני צריך קונקטור נקבה לנקבה!



לא בעיה... חתכתי מחוט אחר וחברתי לפי הצבעים, את החוט בניהם , והלחמתי לחיזוק.



הארכתי את החוט ב 30 ס"מ.


עכשיו יש מקום למקמם את התוצגת LCD של הכונן.



זהו הולבש לפנאל! בעיקרון רציתי להלביש ולמקם רק את התצוגה, היתה בעיה בלוח התצוגה יש קבל עבה מאחור, דבר שמקשה מאוד...כך או כך אני שמח על התוצאה.




עכשיו נעשה לכם סדר, הנה הפנאל עם הסבר על כל כפתור יעודי.



אחרי 40 שנה במדבר. הגיע סוף סוך הזכוכית המחוסמת שהזמנתי...אהבתי את ההשתקפות.



עם 4 חורים בכל צד.



והנה הזכוכית מולבשת על המכונה



והנה שהאמיגה דלוק! אני ממש מרוצה מהתוצאה.



מה עם סאונד לאמיגה? לאמיגה יכולות מדהימות של סאונד, סטריאו אמיתי!  בד"כ מחברים אותו למערכת סטריאו, אבל בגלל שזה מכונה
וכאלה, הסתפקתי בסט רמקולים הזה של לוגיטק!



החיבור דרך מוניטור  עם יציאת MIC לאמיגה שהוא כאמור בסטריאו.



עכשיו קצת FUN TIME ...הדבקתי לוגו של אמיגה במגירה,




וקצת סמליות לא תזיק...לכל הצינקנים הלוגו נלקח ממארז ספייר שהיה לי!



ממבט  על...



והלוק הסופי! מכמה זוויות.





ועכשיו המטרה שלשמה התכנסנו...















הרשימת משחקים של האמיגה היא מטורפת, אלפי משחקים , זה דוגמית רק! ועכשיו נעבור ללייב..
